詳情介紹

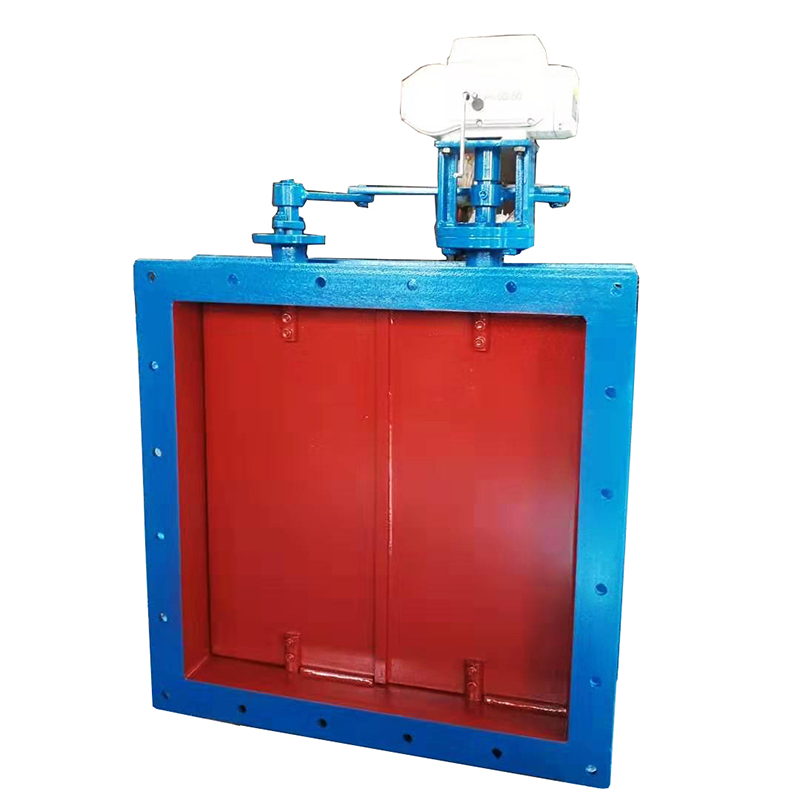

手動通風蝶閥驅動力矩小，啟閉靈活，操作方便。閥體具有密封固定環(huán)，密封對之間沒有可見的間隙，泄漏率小。由于蝶形板與閥體之間的膨脹差大，所以可以有Xiao地防止由于熱膨脹和收縮引起的卡紙。手動通風蝶閥可以配備各種驅動設備，例如手動設備，渦輪傳動設備，啟動器和電氣設備。通風蝶閥廣泛用于冶金，石化，電力，建材，礦山和其他工業(yè)管道中，以控制或調節(jié)中度氣體。
手動通風蝶閥結構特點：
1、手動通風蝶閥采用鋼板焊接而成，結構尺寸短，重量輕，易于安裝。
2、通風蝶閥的設計和制造采用焊接中心線圓盤和短鋼板的新型結構。結構緊湊，重量輕，易于安裝，流阻低，易流動且易于操作。
3、內部沒有連桿或螺栓，因此工作可靠且壽命長。它可以安裝在多個位置，并且不受介質流動方向的影響。
手動通風蝶閥主要參數(shù)
公稱壓力（MPa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 3% |
手動通風蝶閥主要零件材料
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |
手動通風蝶閥產品主要尺寸：
DN | D | D1 | L | L1 | n-Фd | b | H1 |
150 | 240 | 210 | 100 | 377 | 8-12 | 8 | 250 |
200 | 290 | 260 | 100 | 426 | 8-12 | 8 | 250 |
250 | 345 | 310 | 120 | 485 | 8-12 | 10 | 350 |
300 | 405 | 370 | 120 | 539 | 8-14 | 10 | 350 |
350 | 455 | 420 | 140 | 539 | 12-18 | 10 | 350 |
400 | 505 | 470 | 140 | 652 | 12-18 | 10 | 450 |
450 | 570 | 530 | 160 | 781 | 16-18 | 10 | 450 |
500 | 620 | 580 | 160 | 835 | 16-18 | 10 | 450 |
600 | 720 | 680 | 180 | 946 | 16-18 | 12 | 550 |
700 | 820 | 780 | 180 | 1044 | 16-18 | 12 | 550 |
800 | 920 | 880 | 200 | 1159 | 16-18 | 12 | 550 |
